監控中心拼接屏顯示方案
前言
安全是一個社會和企業賴以生存和發展的基礎，無論是公安、交通、部隊，還是社區、街道、商場、學校等，只要涉及到安全方面，都對視頻監控有著非常大的依賴，離不開拼接屏顯示產品來保障其安全問題。
需求分析
雖然用傳統的顯示器或者電視也能實現監控顯示功能，但是它們不是專業的監控顯示設備，長久使用時容易產生面板燒壞等問題，而且綜合的顯示功能也不夠全面，雖然有專業的DLP背投大屏，但是它的價格昂貴，而且亮度過低，性價比不高，所以鑒于此，液晶拼接屏的優勢就得到展現。

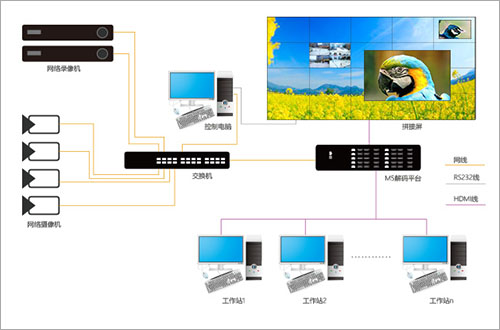

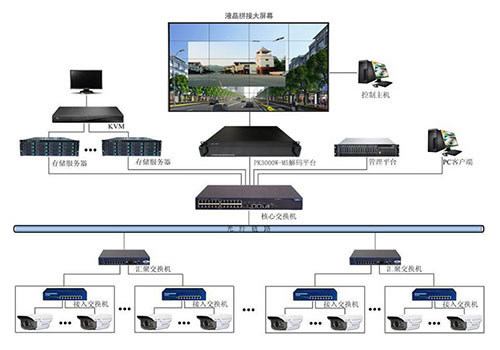

方案設計
我們?cè)谇捌谠O(shè)計方案時還要考慮到一系列的問題，包括前端的監控?cái)z像機、傳輸、解碼平臺、大屏拼接數量等，只有綜合所有的設備發揮各自的功能才可以實現用戶想要的顯示效果。
一、高清監控IPC的選擇
隨著高清IP攝像機的發展和產業鏈的成熟，加速推動了全行業從傳統模擬DVR加矩陣方案向著高清化、IP化解決方案方向發展。在設計和建設新一代高清監控系統時，必須從系統的角度去全面考慮高清監控系統的各個環節，而不僅僅只考慮某一個部件。一個完整的基礎高清IP監控解決方案包括了高清監控終端（含高清IPC和高清編解碼器）、高清NVR（網絡視頻錄像系統）、管理軟件、高清顯示系統和高清網絡交換機的選擇。針對平安工程、智能交通、高端智能建筑、大型企業園區、電力金融等高端專業監控市場主流需求，可以選擇槍機、球機和半球三類，可以盡量選擇H.265標準算法的設備，像素盡量以200萬以上為主，這樣可以有效保證視頻圖像的畫質，特別是在放大觀看時可以更加清楚的看到內容。
二、監控拼接屏
整個大屏拼接顯示系統的最終輸出設備，主要使用液晶拼接屏和DLP拼接顯示屏兩種，其中以液晶拼接屏為主，目前市場主要使用的三星和LG兩款面板，尺寸為46、49、55、65等尺寸，拼縫從雙邊5.3mm到3.5mm、1.8/1.7mm、0.88mm不等，根據不同的使用需求，可以達到屏幕分割、跨屏、疊加漫游等顯示效果。
如果是用于大型的公安監控指揮中心，可以在全部視頻圖像上屏顯示中，單獨調出某一路視頻信號進行放大觀看。需要注意的是在選擇大屏拼接的數量上，一是要結合安裝空間的大小，二是要考慮監控畫面的數量，盡量在滿足同時上屏顯示的同時還可以盡量放大分割畫面的數量。
三、傳輸端
傳輸端指的是從IPC到交換機、NVR的線材選擇，這個可以根據拍攝端與顯示端的距離選擇使用雙絞線還是光纜傳輸，一般情況下，如果是傳輸距離在100米以內，則直接使用網線傳輸即可，像銀行監控、工廠生產、家用監控等。如果是傳輸距離超出100米，遠的甚至幾公里以外，則需要使用光纜傳輸，通過光纖收發器進行發射和接收，從而達到由光信號轉為數字信號的功能。
四、NVR的選擇
NVR包括了支持模擬和數字雙接入模式的混合式NVR，全數字式NVR和分體式NVR（管理平臺加存儲設備）三類。可以根據所要存儲圖像的時間，IPC的數量進行合理的選擇。
五、解碼平臺
解碼平臺的作用是將前端的監控圖像進行壓縮解碼上監控大屏拼接顯示的一種設備，一般情況下，解碼平臺都是大型監控顯示系統的必備產品，它除了具備實時解碼功能以外，還兼?zhèn)渚仃嚽袚Q功能，可以更好的分理圖像。
一般情況下，我們建議用戶的解碼器和前端的IPC購買同一個品牌，這樣二者才會列好的兼容。而如果早期安裝的IPC品牌與后來的不是同一個品牌，則可以購買我公司的PK3000-M5解碼器實現對前端不同品牌攝像機的同時解碼，起到一個兼容多品牌的效果。在解碼能力上，可以實現2路4K，8路1080P，16路720P，32路D1，并支持畫面復合等多種特殊效果，適合解碼高清標準圖像碼流非標格式圖像，適用范圍廣。
代表案例
中鐵十局、廣東東莞監獄、江西溫圳監獄、泰安新汶煤礦、北京頤和園、深圳福永社區、廣州黃埔公安、濰坊特鋼集團監控中心、北京長城安防指揮中心、中交二航局、勝利油田運輸公司、山水重工集團等。
