技術簡介

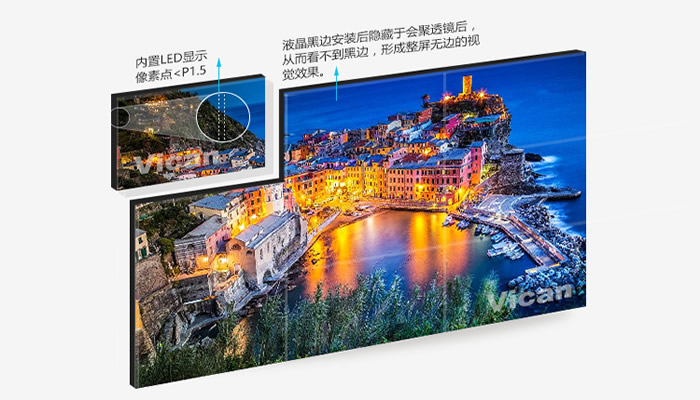

維康國際獨立研發的電子0mm無縫拼接屏技術，采用55寸屏幕設計，具體技術原理是在原有的液晶拼接屏側面添加了由兩排＜1.5mm的小間距LED組成的芯片裝置，并在屏幕的左、上方（如下圖所示）利用透鏡進行封裝，并通過技術手段實現一體式供電發光。
還原被原有拼縫所分離的圖像，達到全屏幕無縫的顯示效果，我公司推出的這款無縫拼接屏技術已經取得了國家專利（專利號： ZL 2016 2 0274064.5）。
采用領先的智能邊緣色彩還原無縫拼接技術，將液晶屏幕之間的物理拼縫（黑邊）徹底消除，正真實現0mm拼接，為用戶展現出大屏幕拼接渾然一體的視覺效果。
該產品同樣為三星55寸設計，整機尺寸為1215*685mm。
使用的是軟硬件相結合技術，具體技術原理是在傳統液晶拼接屏面板的左側與上方分別添加了由兩排p1.5mm的LED燈珠組成的發光芯片，同時在屏幕前面的邊框處添加了高透光度的會聚透鏡封裝邊條，這樣在開機顯示時，整個圖像顯示的更加柔和，與液晶顯示的原色無異。
所使用的SMD表貼LED的像素點小于1.5mm，整個屏體的顯示效果更好，分辨率基本與液晶無異。

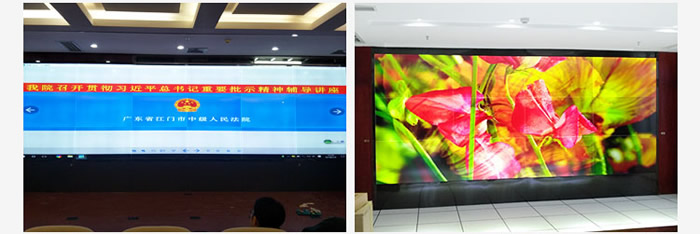

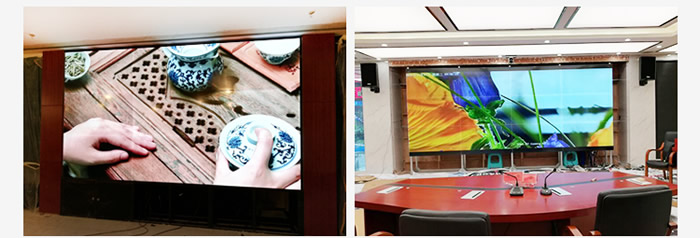

經典案例
項目案例
廣東江門市中級人民法院、貴州龍里縣公安局、青島海關、四川遂寧射洪縣法院、棗莊高新區政府、東營河口檢查院、臨淄鳳凰鎮政府、濟南職業學院、山東眾陽軟件、東營某區管委會、廣西人力資源與社會保障部、四川樂山某區政府、中國空間設計研究院、濰坊公安局等。
| 型號 | PJ2000-55LE(DS) |
液晶面板 | 類型 | 55”SAMSUNG LED Panel |
圖像分辨率 | 1920(H)×1080(V) | |
像素間距 | 0.63mm(H)×0.63mm(V) | |
亮度 | 700(cd/ m2) | |
對比度 | 5000:1 | |
響應時間 | 8ms | |
顯示色彩 | 16.7M | |
視角 | 178°(H) / 178°(V) | |
圖像 | 屏幕比例 | 16:09 |
畫質補償技術 | LTI、CTI | |
運動補償技術 | AUTO MOVE | |
濾波器 | 3D梳狀濾波，數字降噪 | |
視頻制式 | PAL、NTSC | |
信號接口 | 復合視頻輸入 | CVBS(BNC) ×1； |
復合視頻輸出 | CVBS(BNC) ×1 | |
電腦信號輸入 | VGA(DB-15) ×1；1920×1080@60Hz向下兼容 | |
數字信號輸入 | DVI(DVI-I)×1；HDMI×1；1080P(1920x1080)向下兼容 | |
內置拼接控制器 | 系統集中控制輸入 | RJ45(RS232)×1；RJ45(ISP)×1；TCP/IP； |
系統集中控制輸出 | RJ45(RS232)×2 | |
系統 | 自動溫控系統 | 自動根據設定的工作溫度和實際機器溫度，控制風扇的運轉、降低噪音、節約能耗、提高液晶拼接單元的穩定性和可靠性； |
定時開關機功能 | 智能開關機，用戶可自由設置時間段以實現大屏幕定時開機、定時關機，方便客戶使用； | |
預案管理功能 | 16組大屏顯示預案、矩陣聯動，支持預案輪巡，方便客戶管理、使用； | |
字幕功能 | 客戶可根據自身需求進行字幕內容的設定，在屏幕的上方/下方顯示，背景透明度可調，這樣既可以達到宣傳顯示效果，也可以對一些特殊功能進行說明，字幕可實現拼接； | |
操作方式 | 電腦集中控制 | |
總線控制 | I2C | |
平均無故障時間(MTBF) | 60000小時 | |
電源 | 寬電壓設計 | 100~240V |
功耗 | 250W | |
結構 | 邊框尺寸 | 0mm |
外形尺寸 | 1215×685×95mm (寬×高×深) | |
顯示區域尺寸 | 1215×685mm(寬×高) | |
安裝孔位 | 572.2mm×455mm(寬×高) | |
外殼材質 | 全金屬外殼，防靜電，防磁場，防強電場干擾 | |
安裝方式 | 標準型機柜、定制型機柜 | |
重量 | 整機毛重(含包裝) | 約35Kg |
整機凈重 | 約30Kg | |
環境 | 存儲溫度 | -20℃~65℃ |
工作溫度 | 0℃~55℃ | |
工作濕度 | 10%~90% | |
品質 | 品質保證 | 公安部檢測報告、國家強制性3C認證、歐盟GE、RoHS認證 |
環保標準 | 所有元器件及包裝輔料符合國際環保標準 | |
軟件 | 品質保證 | 國家版權局計算機軟件著作權證書 |
