一些對安防監控領域不是很了解的客戶，想要打造一個完整的可視化監控系統，不清楚監控系統包括哪些設備，該如何設計方案？在這里，小編從專業角度為大家分析，希望能對大家提供到一些幫助。

在實際應用中，可視化監控系統的打造的復雜程度取決于監控中心的規模，如果是小型的監控室，那么就比較簡單，用到的設備也比較少；如果是大型監控中心，那么涉及到的設計就比較多，方案設計也比較復雜，具體如下：

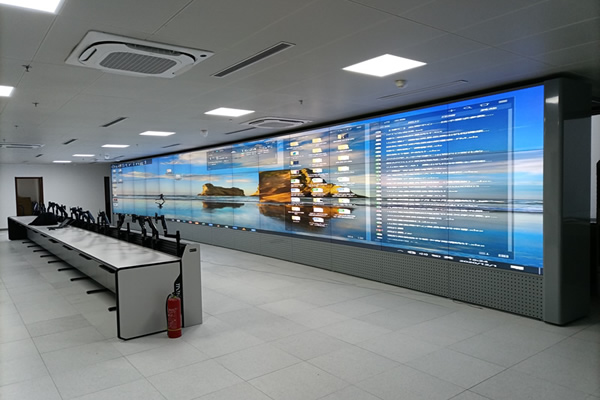

一、大型監控中心

大型監控中心覆蓋的范圍很廣，包括政府應急指揮中心、交通道路指揮中心、企業生產監控中心等，這些場合的前端可能有幾百或上千個視頻監控點，也有部分是把異地的監控圖像集中在一起管理與監控，這時就需要增加功能更加強大的設備來設計。

在這種大型監控中心，主要組成設備包括監控?cái)z像機、光纖收發器、交換機、核心交換機、硬盤錄像機多個、解碼器、圖像處理器、拼接屏，涉及到異地網絡的還要增加分布式管理系統，像輸入與輸出節點、坐席管理等。

如果監控點距離控制室的距離比較遠，其傳輸就需要用到光纖了，區域監控?cái)z像機共同連接一個交換機，交換機連接光纖收發器通過光纖線傳輸?shù)娇刂浦行?，同步進入核心交換機，再與硬盤錄像機和解碼器連接，然后在液晶拼接屏顯示。如果用戶需要用到畫中畫、跨屏漫游、疊加等功能，外置圖像處理器可以實現。

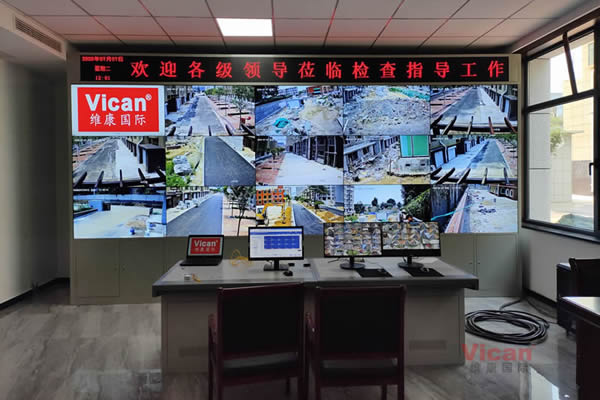

二、中型監控中心

如果是中型監控中心，那么整個監控系統的組成就沒那么復雜，這些場合的監控點可能也比較多，同時對顯示效果的要求也沒很大的要求，通常會有一個控制臺，前面安裝一套液晶拼接屏，多人同時觀看，達到更加高效的安全管理的目的。

一般情況下，這種中型監控系統一套完整的設備需要監控?cái)z像機、交換機、硬盤錄像機、解碼器、液晶拼接屏等設備。

這種中型監控系統的監控點一般比較多，所以在監控?cái)z像機與硬盤錄像機之間需要交換機進行監控畫面的集中管理，多個交換機同時連接硬盤錄像機，再由解碼器解碼監控后連上液晶拼接屏顯示。這里的大屏幕顯示終端一般是使用液晶拼接屏，因?yàn)楸O(jiān)控畫面比較多，液晶拼接屏可以實現畫面的拼接與分屏顯示，功能性更強。

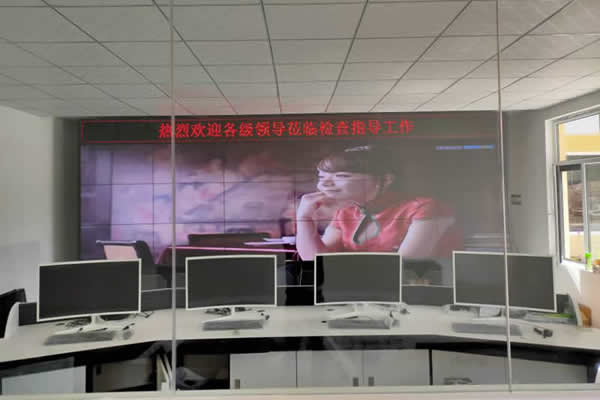

三、小型監控中心

像家庭、超市、商場、小區這些自用的小型監控系統，整個監控系統的組成一般是比較簡單的，因?yàn)樗鼜谋O(jiān)控?cái)z像機到顯示大屏的距離都是在一個局域網內，一般用到網線傳輸即可，如果距離較遠也需要使用到光纖，它的連接比較簡單，所以一套小型監控系統常用的設備主要是監控?cái)z像機、硬盤錄像機、液晶拼接屏。

比如我們的前端有一百個左右的個視頻監控點，只需要通過網線與交換機連接，通過硬盤錄像機存儲圖像，并且可以實時在液晶拼接屏顯示出來，通常在一塊屏上顯示4路、8路或16路畫面，實現監控視頻的實時顯示。

這種小型監控系統的組成一般比較簡單，所用的設備也不多，連接起來也是比較簡單的，目前也是應用比較多的一種方案。

總的來說，不同的監控系統其所需要用到的設備組成方式也是不一樣的，我們?cè)谠O(shè)計監控中心大屏幕顯示系統解決方案時，要充分考慮到自己的實際需求情況，如視頻監控點多少、視頻監控點的距離、顯示效果、操作功能等方面，才能做出合理高效的選擇。
